Aplikasi DAC (Digital to Analog Converter)

1. Tujuan [Kembali]

      Merangkai dan menguji aplikasi DAC pada mikrokontroler Arduino menggunakan rangkaian LED dengan input dua buah switch

2. Daftar Alat [kembali]

• Arduino Uno
• LED
• Switch
• Virtual Monitor

3. Landasan Teori [kembali]

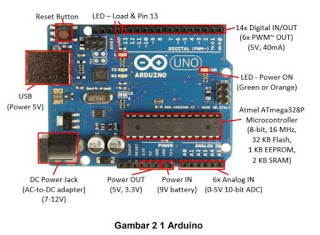

A. Arduino

    Arduino adalah mikrokontroller single-board yang bersifat open-source.Untuk saat ini, arduino merupakan mikrokontroller yang laris di pasaran. Selain karena harganya yang murah dan mudah digunakan, sifat open-source pada arduino membuat arduino berkembang sangat cepat. Selain itu, tutorial dan forum diskusi tentang arduino sangat banyak. Dari proyek sederhana hingga proyek yang rumit. Sehingga arduino menjadi pilihan utama dari berbagai pihak untuk membuat sebuah sistem automasi.

A. LED

  LED adalah suaatu semikonduktor yang memancarkan cahaya,  LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati  LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

B. Switch

   Saklar atau lebih tepatnya adalah Saklar listrik adalah suatu komponen atau perangkat yang digunakan untuk memutuskan atau menghubungkan aliran listrik. Saklar yang dalam bahasa Inggris disebut dengan Switch ini merupakan salah satu komponen atau alat listrik yang paling sering digunakan. Hampir semua peralatan Elektronika dan Listrik memerlukan Saklar untuk menghidupkan atau mematikan alat listrik yang digunakan.

Cara Kerja Saklar Listrik

Pada dasarnya, sebuah Saklar sederhana terdiri dari dua bilah konduktor (biasanya adalah logam) yang terhubung ke rangkaian eksternal, Saat kedua bilah konduktor tersebut terhubung maka akan terjadi hubungan arus listrik dalam rangkaian. Sebaliknya, saat kedua konduktor tersebut dipisahkan maka hubungan arus listrik akan ikut terputus.

Saklar yang paling sering ditemukan adalah Saklar yang dioperasikan oleh tangan manusia dengan satu atau lebih pasang kontak listrik. Setiap pasangan kontak umumnya terdiri dari 2 keadaan atau disebut dengan “State”. Kedua keadaan tersebut diantaranya adalah Keadaan “Close” atau “Tutup” dan Keadaan “Open” atau “Buka”. Close artinya terjadi sambungan aliran listrik sedangkan Open adalah terjadinya pemutusan aliran listrik.

C. Virtual Monitor

Merupakan sebuah ikon pada proteus yang berfungsi untuk melihat grafik sinyal pada rangkaian.



4. Cara Kerja Rangkaian  [kembali]

DAC merupakan singkatan dari Digital to Analog Converter adalah suatu perangkat elektronika yang dapat mengubah suatu isyarat digital menjadi suatu isyarat analog. Pada Arduino, untuk mengubah digital menjadi analog dapat digunakan PWM (pulse width modulation). PWM memanipulasi suatu sinyal digital sedemikian rupa sehingga dapat menjadi sinyal analog. Mikrokontroler mengeset output digital ke HIGH dan LOW bergantian dengan porsi waktu tertentu untuk setiap nilai keluarannya. Durasi waktu untuk nilai HIGH disebut pulse width atau panjang pulsa. Variasi nilai output analog didapatkan dari perubahan panjang pulsa yang diberikan pada satu periode waktu dan dilakukan berulang-ulang.

5. Listing Program  [kembali]
int blue=9; //led di pin 9
int green=8;
int red=7;
int yellow=6;
int green2=5;
int button=4;
int button2=3;
int nilaibutton;
int nilaibutton2;
//int count;
void setup() {
  pinMode(blue, OUTPUT);
  pinMode(green, OUTPUT);
  pinMode(red, OUTPUT);
  pinMode(yellow, OUTPUT);
  pinMode(green2, OUTPUT);
  pinMode(button,INPUT);
  pinMode(button2,INPUT);
}
void loop() {
  nilaibutton= digitalRead(button);
  nilaibutton2= digitalRead(button2);
  if(nilaibutton == 1){
  analogWrite(blue,255); //led dengan nyala sempurna
  analogWrite(green,128); //led dengan nyala sempurna
  analogWrite(red,225); //led dengan nyala sempurna
  analogWrite(yellow,200); //led dengan nyala sempurna
  analogWrite(green2,120); //led dengan nyala sempurna
  delay(100);
  analogWrite(blue,128); //led dengan nyala setengah redup
  analogWrite(green,64); //led dengan nyala setengah redup
  analogWrite(red,64); //led dengan nyala setengah redup
  analogWrite(yellow,110); //led dengan nyala sempurna
  analogWrite(green2,10); //led dengan nyala sempurna
  delay(100);
  analogWrite(blue,64); //led mati
  analogWrite(green,255); //led mati
  analogWrite(red,255); //led mati
  analogWrite(yellow,128); //led dengan nyala sempurna
  analogWrite(green2,64); //led dengan nyala sempurna
  delay(100);
  }
 if (nilaibutton2==1){
  analogWrite(blue,255); //led dengan nyala sempurna
  analogWrite(green,225); //led dengan nyala sempurna
  analogWrite(red,225); //led dengan nyala sempurna
  analogWrite(yellow,225); //led dengan nyala sempurna
  analogWrite(green2,225); //led dengan nyala sempurna
 }
 else{
  analogWrite(blue,0); //led dengan nyala sempurna
  analogWrite(green,0); //led dengan nyala sempurna
  analogWrite(red,0); //led dengan nyala sempurna
  analogWrite(yellow,0); //led dengan nyala sempurna
  analogWrite(green2,0); //led dengan nyala sempurna
 }
}
6. Flowchart  [kembali]

7. Video  [kembali]

8. Link Download  [kembali]

• Simulasi Proteus klik disini
• Listing Program klik disini
• Video klik disini
